PDIO02

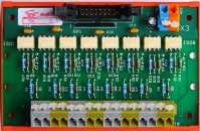

image Modul 8 rychlých digitálních izolovaných vstupů pro desky IOFLEX


8 galvanicky oddělených digitálních vstupů

max. přenášená frekvence 5MHz

napájecí napětí 5V DC

Modul slouží ke galvanickému oddělení 8 vstupních dvoustavových signálů. Na rozdíl od podobných modulů (např. PDIO08) přenáší rychlé signály a výstupní konektor je přizpůsoben k přímému připojení na desku IOFLEX. Pro dosažení max. přenášené frekvence (5MHz) je nutno vstupy budit “totem pole” signálem (push-pull) a použít desku bez osazených kondenzátorů ve vstupním T-článku.

Vstupní signály se připojují ke svorkám X1. Galvanické oddělení zajišťují rychlé optrony. Signály z optronů vedou na výstupní konektor X2. Optrony potřebují pro svou činnost napájecí napětí 5V DC. To se připojuje z externího zdroje ke svorkám X3. Každý vstupní signál je přizpůsoben pomocí odporů a zenerovy diody. Podle požadovaného rozsahu napětí, proudu a frekvence vstupního signálu mohou být různé varianty zapojení.


Soubory ke stažení

PDIO02 pdio02.pdf Čeština 105.8 kB
Katalogový list PDIO02 05_10_pdio02.pdf Čeština 246.5 kB
