TRANOUT8

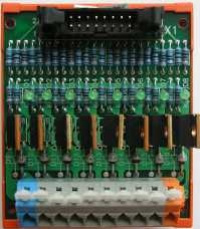

image Modul 8 spínacích tranzistorů (24V/2A), provedení N,P


  • 8 bezkontaktních spínačů =24V/2A s MOS tranzistory
  • Ovládání 8 logickými signály
  • Napájení malým bezpeč. napětím
  • LED indikace výstupů
  • TRANOUT8.01 - spínač P
  • TRANOUT8.06 - spínač N

Modul obsahuje 8 výkonových MOS tranzistorů, které musí být spínány galvanicky oddělenými kontakty (kontakt relé nebo tranzistor optronu). Existují 2 provedení: S tranzistory typu N, kde je společný plus pól zátěží a s tranzistory typu P, kde je společný minus pól zátěží. Sepnutí tranzistoru je indikováno svícením indikační LED. Vstupní signály se připojují k 16pinovému konektoru X1 typu PSL16. Napájecí napětí se připojuje na svorky COM+ a COM-, které jsou zároveň společnou svorkou výstupů. Spínače je potřeba jistit proti přetížení. Jistit se mohou jednotlivé spínače samostatně, nebo společně, viz obrázek zapojení.


Soubory ke stažení

TRANOUT8 tranout8.pdf Čeština 58 kB
Katalogový list TRANOUT8 05_02_tranout8.pdf Čeština 270.3 kB
