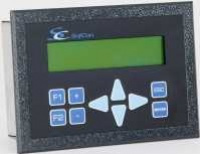

TERM06A, TERM06A/IO

Terminál TERM06A slouží pro příjem a vysílání textových zpráv a povelů po sériové přenosové lince. Dodává se ve dvou verzích. Jako standardní ASCII sériový terminál s možností připojení jednoho terminálu na komunikační linku přes rozhraní RS232 nebo RS485, nebo v síťové verzi s možností připojení až 15 terminálů na jednu komunikační linku s rozhraním RS485 komunikující dle firemního protokolu ChnSof.

Terminál je řízen jednočipovým procesorem typu AT89C51(52). Chod procesoru je hlídán obvodem Watch dog. Displej je LCD bodový, alfanumerický (2 x 16 znaků), s možností doprogramovat semigrafické znaky. Aktuální pozice znaku je dána polohou kurzoru, která je adresovatelná.

Klávesnice je membránová s 10 tlačítky, funkcí repeat a akustickou indikací stisku. Mnoho vlastností lze konfigurovat pomocí funkce Setup, a to buď z klávesnice, nebo dálkově po sériové lince. Měnitelné parametry jsou např.: přenosové parametry, volba sady vysílaných znaků, podoba kurzoru, prosvětlení displeje. Terminál ošetřuje také řadu řídících znaků a ESC sekvencí.

Napájení je z externího zdroje nestabilizovaného napětí. Napájení a komunikační vodiče se připojují ke svorkám na desce terminálu.

V provedení TERM06A/IO je terminál doplněn rozšiřující deskou vstupů a výstupů a vznikne tak univerzální malý regulátor (řidicí systém) s digitálními a analogovými vstupy, výstupy a hodinami reálného času.

Rozšiřující deska se dodává ve dvou verzích, a to buď v plné výstavbě (2xAIn, 2xAOut, 4xDOut, 4xDIn), nebo s částečným osazením (2xAIn, 4xDOut).

Jedná se tedy o programovatelný systém, který lze přizpůsobit požadavkům zákazníka. Systém je vhodný nejen pro průmyslové použití a uplatní se všude tam, kde je třeba řídit.

Terminál je konstruován pro zabudování do předního panelu technologického zařízení nebo přístroje.
