RKM03

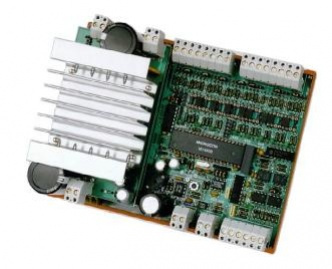

image Jednotka řízení krokového motoru s procesorem MICROCON


  • 2fázový krokový motor
  • Proud až 10A
  • Napájení až 160V
  • Nastavitelná velikost proudu
  • PWM řízení proudu
  • Snížený proud při zastavení
  • Mikrokrokování
  • Ovládání z nadřízeného počítače po komunikační lince RS485
  • Uživatelské vstupy a výstupy

Jednotka RKM03 slouží k pohonu krokového motoru. Je složena z desky řízení a desky výkonových spínačů. Deska řízení generuje sekvence impulsů, kterými se pak na desce výkonových spínačů spínají proudové impulsy do fázových vinutí motoru. Kontrolér s jednočipovým procesorem typu Microcon M1486 generuje impulsy pro pohon motoru a ovládá vstupní a výstupní povely. Po sériové komunikační lince probíhá řízení z nadřazeného počítače a také se po ní programuje činnost jednotky. Ke komunikační lince lze připojit až 16 jednotek RKM03. Jednotka obsahuje dvoustavové galvanicky izolované výstupy a vstupy pro ovládání pomocných obvodů a pro přímé řízení vstupními signály (ruční ovládání, koncová čidla). Stav vstupů a výstupů je opticky indikován LED. Bateriové zálohování umožní udržet nahraný program a aktuální data i po vypnutí napájení. (Procesor s FLASH ROM nepotřebuje baterii k udržení programu, ale pro udržení aktuálních dat ano.)


Soubory ke stažení

Katalogový list RKM03 09_02_rkm03.pdf Čeština 349.2 kB
RKM03 rkm03t.pdf Čeština 149.2 kB
RKM03 t1 rkm03t1.pdf Čeština 47 kB
