PX04

• Přechodová svorkovnice - redukce 16 svorek na konektory
• Propojení signálů do 50V

Základní charakteristika

Modul slouží jako přechodová svorkovnice mezi řídicím systémem a okolím. Na jedné straně se přistupuje s plochými kabely s řeznými konektory, na druhé straně jsou svorky pro kabeláž. Signály nejsou nijak elektricky ovlivněny. Signály mohou být pasivní (kontakt, odpor) i aktivní (napětí, proud). Obvody jsou rozděleny na 2 shodné sekce po 8 signálech, společné země sekcí jsou od sebe galvanicky odděleny. Zapojení je patrné z následujícího obrázku.

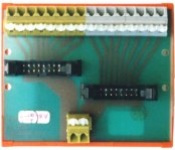

Modul je konstruován na desce s plošnými spoji. Standardně je dodáván s montážním rámečkem k montáži na rozvaděčovou lištu typu DIN TS35. Může být dodáván i bez rámečku s plastovými příchytkami na lištu, nebo jen s montážními otvory. Modul není krytován a není určen k připojení síťového napětí.

Technické údaje
