PM9000A

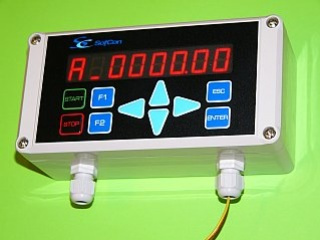

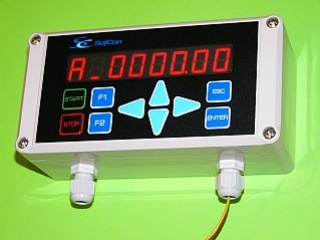

image Počítadlo metrů


Počítadlo metrů PM9000A je vyhodnocovací jednotka určená (po doplnění o měrné kolečko a inkrementální čítač) k přesnému odměřování délky.

Základem jednotky je procesorový modul, který vyhodnocuje impulzy z inkrementálního čítače, zobrazuje aktuální odměřenou délku a hlídá dvě nastavitelné meze. Každé mezi přísluší relé s jedním přepínacím kontaktem.

Potřebné údaje jsou zobrazovány na displeji tvořeném osmi znaky sedmisegmentových zobrazovačů LED.
K ovládání je určena membránová klávesnice. Interní rozsah měření je 8 znaků, od 0 do 999999.99. Zobrazeno je pouze prvních šest nejvyšších číslic tj. 0.00 .. 9999.99 s krokem 0.01 nebo 10000.0 .. 99999.9 s krokem 0.1 nebo 100000 .. 999999 s krokem 1. Kompletní hodnotu čítače je možné vyčíst po komunikaci, je-li osazena. První digit je využit pro zobrazení identifikátoru menu. Na druhém digitu je zobrazen bargraf o aktuálním dosažení mezí.
Funkce je určena programem (FW) nahraném v procesoru typu 89C52. Změnou FW lze funkci změnit.

Více info najdete v katalogovém listu a uživatelském manuálu.




Soubory ke stažení

Katalogový list PM9000A 63_03_PM9000A.pdf Čeština 223.9 kB
pm9000a pm9000a.pdf Čeština 131.3 kB
