PDOR02

8 přepínacích kontaktů relé ~250V/8A, =24V/8A Ovládání 8 logickými signály Napájení malým bezpeč. napětím LED indikace výstupů

Základní charakteristika

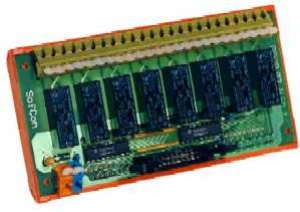

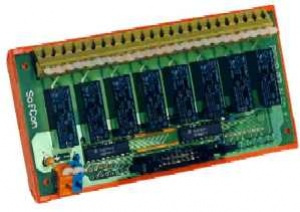

Modul obsahuje silnoproudá relé, která jsou spínána přes budiče přivedeným napětím nízké logické úrovně, nebo uzemněním (obvodem s otevřeným kolektorem nebo kontaktem). Minus pól vstupů je společný. Sepnutí relé je indikováno svícením indikační LED. Vstupní signály se připojují k 16pinovému konektoru X1 typu PSL16. Napájecí napětí má minus pól společný se vstupy a připojuje se ke svorkám X3. Přepínací kontakty relé jsou přivedeny na svorky X2 a jsou vzájemně oddělené.

Modul je konstruován na desce s plošnými spoji. Standardně je dodáván s montážním rámečkem k montáži na rozvaděčovou lištu typu DIN TS35. Může být dodáván i bez rámečku a montován pomocí děr v rozích. Modul není krytován a pokud je na něj připojeno síťové napětí, musí být dodatečně zakrytován nebo zamontován do uzavřené rozvaděčové skříně.

Technické údaje

Typ jednotky	PDOR02/5	PDOR02/24
Počet výstupů	8	8
Napájecí napětí	5V ±10%	24V ±10%
Napájecí proud	max. 400mA	max. 120mA
Vstupní napětí	L: -0,5 až 1V	L: -0,5 až 5V
	H: 2,4 až 5,5V	H: 15 až 30V
Vstupní proud	L: -7,4mA při 0V	L: -3,5mA při 0V
	H: 0,8mA při 5V	H: 0,7mA při 24V
Vstupní logická úroveň
sepnutí relé	L nebo uzemněno
rozepnutí relé	H nebo rozpojeno
Typ kontaktu	přepínací
Spínaný proud	max. 8A/250V~, 24V=
Spínané napětí	max. 380V
Doba spínání/rozpínání	max. 6 / 2ms
Životnost kontaktu 0A / 8A	2x107 / 105 sepnutí
Elektrická pevnost
vstupní svorky proti výstupním	4000V~
mezi svorkami sousedních relé	1500V~
Pracovní teplota okolí	0 až +50°C
Rozměry	max. 90 x 75 x 54mm
Svorky	stiskací, vodič 0,15 až 2,5mm2

Údaje pro objednávku

Základní provedení PDOR02/5 a PDOR02/24 je s montážním rámečkem a bez jakéhokoliv příslušenství.

V objednávce specifikovat odlišnosti, např.:
PDOR02/05 bez montážního rámečku

Specifikovat příslušenství:
Konektor PFL16 (pro přivedení vstupních signálů)
Varistory pro 230V (odrušení 230V~)
