PDIO40

24 digitálních vstupů s galvanickým oddělením

16 digitálních výstupů s galvanickým oddělením

rozšiřující deska terminálu TERM10 (KOMPAKT1)

galvanicky izolovaná komunikační linka RS485

napájení přes PBUS KITV40

připojení přes PBUS KITV40 a přes TERM10

veškeré I/O signály vyvedeny na řadové konektory Entrelec

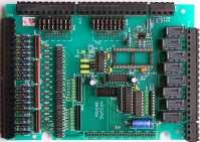

Modul PDIO40 je rozšiřující deska terminálu TERM10, která z něho vytváří kompaktní řídící systém nazvaný KOMPAKT1. Proto jsou veškeré vstupy a výstupy vyvedeny na řadové konektory Entrelec. Modul obsahuje 24 digitálních vstupů s galvanickým oddělením, 16 digitálních výstupů s galvanickým oddělením a galvanicky izolované rozhraní RS485 (dvoudrát).

16 digitálních vstupů modulu PDIO40 a 8 digitálních výstupů je propojeno s PBUSem (porty A,B,C) desky KITV40. Zbylých 8 digitálních vstupů a 8 digitálních výstupů je přímo propojeno s digitálními vstupy a výstupy terminálu TERM10. Deska se dodává ve třech variantách lišících se osazením výstupů ovládaných z PBUSu, port C (PDIO40.1-optorelé, PDIO40.2-optrony posílené transistory, PDIO40.3-relé).
