NAPKM02

Napájení

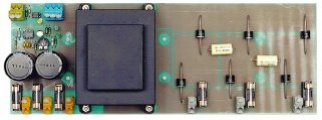

NAPKM02 je zdroj, který se připojuje k třífázovému síťovému transformátoru s maximálním napětím 70V ef. Zdroj obsahuje třífázový můstkový usměrňovač, který zajišťuje malé zvlnění výstupního napětí při maximální zátěži. Dále zdroj obsahuje tlumivku pro omezení proudové špičky při zapnutí napájení. Vstupy střídavého napětí i stejnosměrné výstupy jsou chráněné tavnými pojistkami. Na desce je dále napěťový komparátor se stejnou funkcí jako na desce NAPKM01. V případě potřeby je možné zdroj napájet z jednofázového transformátoru. V tomto případě je nižší dovolené zatížení a větší zvlnění.

Odrušení

Pro snížení vyzařování rušivých napětí z přívodů krokových motorů je vhodné přívody od každého vinutí krokového motoru na straně desky PKM02 protáhnout feritovým toroidním jádrem průměru 32 mm. Na feritovém kroužku je třeba vytvořit minimálně 3 závity. Feritové kroužky dodává firma SofCon na zvláštní objednávku.
