KITMSM586

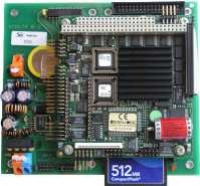

image Průmyslová procesorová deska s procesorem ELAN520, 32bit, 133MHz


Procesorová deska MSM586SL
CPU ELAN520 133MHz
SDRAM 32MB
4 x RS232, 1 x LPT, IDE
DiskOnChip
AT keyboard, PS/2 mouse
Hodiny reálného času
WatchDog
Převod sběrnice PC104 na IOBUS
RAM 128kB zálohovaných baterií
Napájecí zdroj 5V/3A
Držák pro CompactFlash kartu

KITMSM586 je průmyslová řídicí jednotka složená ze dvou desek. Základem je procesorová deska MSM586SL s 32bitovým procesorem ELAN520, s 32MB paměti RAM, soklem pro DiskOnChip, čtyřmi seriovými komunikačními porty RS232 a paralelním portem. Tato procesorová deska je pomocí průchozí sběrnice PC104 připojena k základní desce PC104/IOBUS1, která rozšiřuje možnosti procesorové jednotky o sběrnici IOBUS, 128kB zálohované paměti RAM, redukci z IDE rozhraní na CompactFlash kartu a pulsní napájecí zdroj.

IOBus je firemní sběrnice pomocí které lze připojit IO desky firmy SofCon jako jsou digitální a analogové desky vstupů/výstupů, komunikační desky (RS232, RS485, ethernet, CAN), programovatelné IO desky apod. Sběrnice PC104 je standardní průmyslová sběrnice, která umožňuje rozšíření řídicího sytému o složitější periferie.

Aplikaci je možné spustit z CompactFlash karty nebo z DiskOnChipu.




Soubory ke stažení

Katalogový list KITMSM586 02_07_kitmsm586.pdf Čeština 301.1 kB
