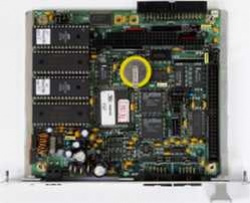

KIT386EXR

• procesor INTEL 386EX, 33 MHz
• RAM paměť až 1MB zálohovaná baterií
• EPROM/FLASH paměť až 2MB
• 2 x sériový asynchronní kanál, RS232/TTL s modem.signály
• hodiny reálného času
• watch-dog
• sběrnice IO bus, COM bus, P bus, PC 104
• napájení 10-40VDC, 10-24VAC

KIT386EXR je malý jednodeskový počítač, vhodný jako univerzální řídicí jednotka průmyslových řídicích systémů, strojů, přístrojů, regulátorů nebo systémů sběru dat. Při jeho návrhu byl brán zřetel na PC-AT/DOS kompatibilitu. Základem řídicí jednotky je procesor INTEL 386EX. Tento vysoce integrovaný statický procesor obsahuje kromě samotné 32-bitové jednotky CPU i řadu periferních obvodů, jako například řadič přerušení, řadič refresh, řadič DMA, čítač/časovač, synchronní a asynchronní komunikační kanál.

Pro aplikační programy jsou k dispozici paměti SRAM, FLASH a EPROM. Pro připojení periferních zařízení obsahuje řídicí jednotka KIT386EXR sběrnice IO bus, P bus a COM bus, známé ze stavebnice KITV40, a sběrnici PC/104 pro připojení rozšiřujících PC/104 modulů (např. video karty, adaptér PMCIA karet, řadiče disků...).

K výše uvedeným rozhraním je vyráběno množství digitálních a analogových přídavných modulů, které obohacují základní technické vybavení řídicí jednotky KIT386EXR a umožňují připojit mnoho různých zařízení. Analogové A/D a D/A převodníky slouží pro monitorování a řízení tlaku, teploty nebo otáček. Digitální vstupy a výstupy dokáží sledovat a ovládat různé druhy spínačů. Přídavné výstupní moduly mohou přímo ovládat silové prvky (230/380V). Vhodným výběrem přídavných modulů lze vytvořit sestavu nejlépe vyhovující dané aplikaci. Uživatel může také připojovat vlastní navržené a vyráběné moduly.
