IOTERa, IOTERb

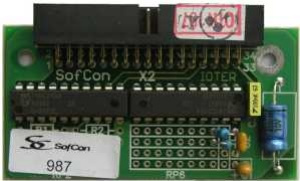

image Deska zakončovacích odporů sběrnice IOBUS


Desky IOTERa, IOTERb slouží k elektrickému zakončení sběrnice IOBUS mikropočítače KIT. Používají se v případě, že na IO sběrnici je zapojeno 3 a více rozšiřujících desek.

Impedanční zakončení všech signálů sběrnice je realizováno odporovými děliči, ošetření proti překmitům je zajištěno ochrannými diodami zabudovanými ve dvou obvodech typu 74HC245.

Deska IOTER se dodává ve dvou provedeních. V provedení A jsou na desce jen ochrany, v provedení B deska obsahuje i zakončovací odpory. Pro větší sestavy mikropočítače KIT doporučujeme desku se zakončovacími odpory. Procesorová deska mikropočítače musí být v tomto případě opatřena chladičem, který se montuje na zvláštní objednávku.


Soubory ke stažení

IOTER ioter.pdf Čeština 20.8 kB
Katalogový list IOTER 03_13_IOTER.pdf Čeština 204.8 kB
