IOFLEX01

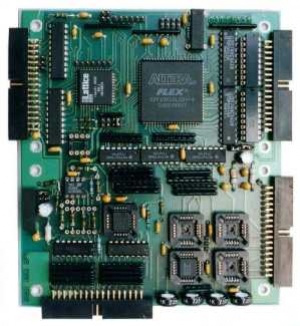

IOFLEX01 je univerzální programovatelná deska, určená k připojení na sběrnici IOBUS stavebnice KIT. Obsahuje 16 digitálních vstupů a 16 digitálních výstupů a obvody pro připojení 4 resolverových snímačů polohy. Inteligenci desky určuje konfigurace programovatelného pole FPGA typu ALTERA FLEX10K10. Desku lze konfigurovat (naprogramovat) např. pro funkci inkrementálních čítačů, resolverových snímačů otáček a polohy, jako řídicí jednotku krokových motorů, atd. Může být také naprogramována jako sekvenční a stavový automat, který vykonává určité operace autonomně bez zásahu nadřízeného procesoru. Digitální vstupy mají volitelnou úroveň napětí. Digitální výstupy mají volitelný spínací tranzistor typu N nebo P. Na desce je sinusový generátor pro buzení resolverových snímačů a převodník resolverového napětí na číselnou hodnotu.
