IOETH01

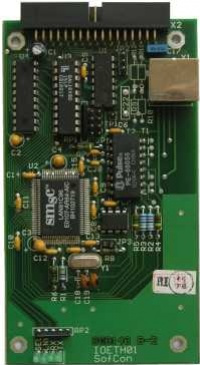

image Deska 1 x ETHERNET


Deska IOETH01 je rozšiřující modul, který umožňuje připojení řídicího systému KIT na síť Ethernet. Připojuje se standardním způsobem na sběrnici IOBUS přes konektor X2. Deska je osazena řadičem Ethernetu typu LAN91C96, který je připojen prostřednictvím 8 bitové sběrnice. Na čipu je integrováno 6kB vyrovnávací paměti RAM, která je dynamicky přidělována podle velikosti vysílaných nebo přijímaných paketů. Konfigurace řadiče je prováděna softwarově z nadřízené jednotky vyjma fyzické adresy desky, která je zapsána v externí sériové paměti EEPROM. Na desce umístěné 4 diody LED slouží k indikaci příjmu, vysílání, čtení/zápisu registrů a připojení k síti. Síťové rozhraní je galvanicky oddělené.

Připojování se provádí standardním 8 žilovým kabelem se 4 kroucenými páry pro síť 10Base-T, zakončeným lisovacím konektorem RJ45 (využity jsou jen 2 páry). Pro standardní připojení do sítě Ethernet je použito přímé propojení konektorů podle standardu T568B nebo T568A (liší se přiřazením barev drátů k pinům konektoru).




Soubory ke stažení

Katalogový list IOETH01 03_17_IOETH01.pdf Čeština 292.2 kB
