IODOO04

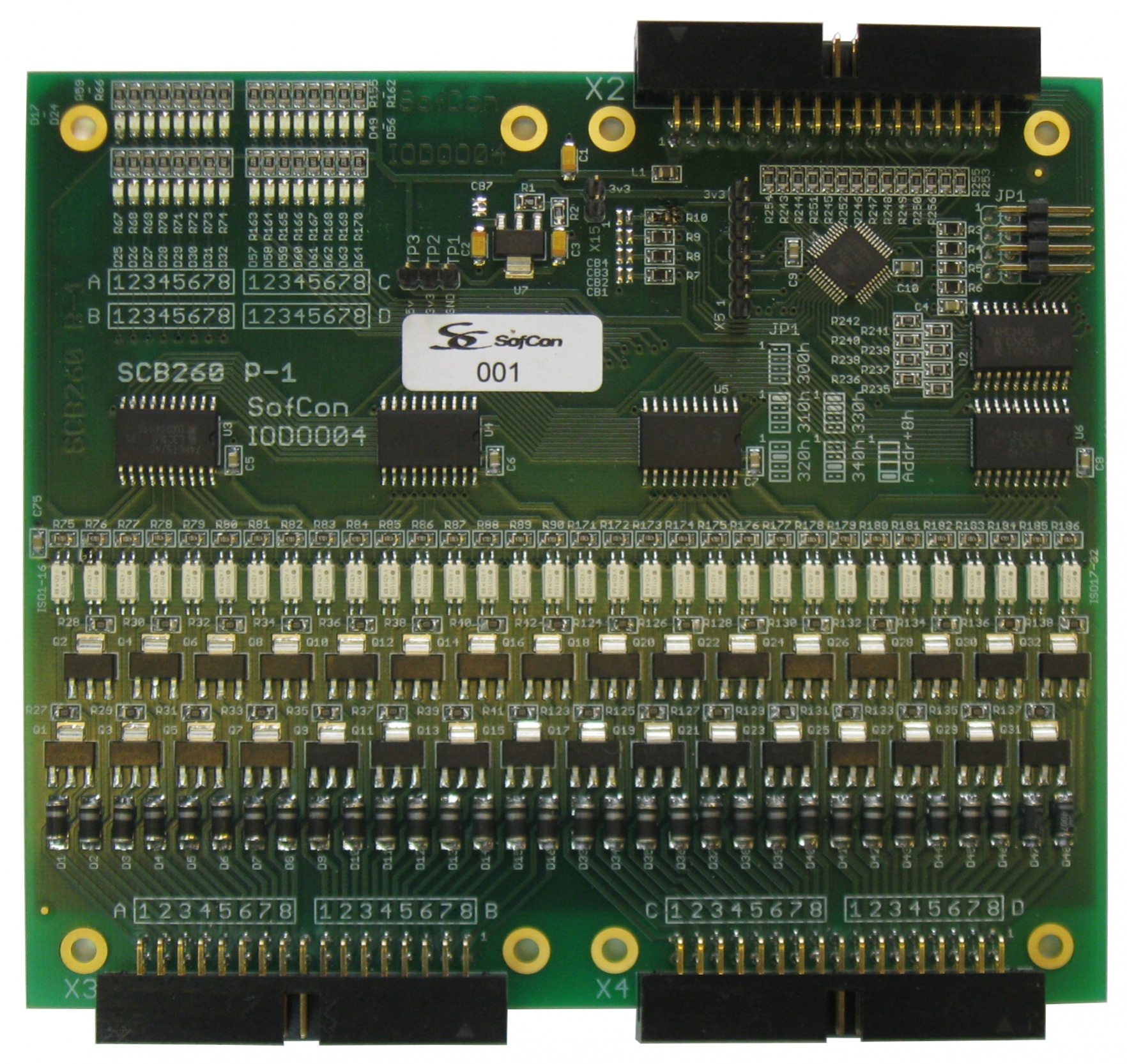

image Deska 32 digitálních výstupů s galvanickým oddělením


Deska digitálních výstupů IODOO04 je určena pro galvanické oddělení průmyslových logických signálů od mikropočítačového řídicího systému stavebnice KIT. K řídicí jednotce se připojuje přes IOBUS. Výstupy jsou rozděleny do 4 skupin s označením OUTA, OUTB, OUTC, OUTD.

Oba póly výstupních spínačů jsou vyvedeny na dva 34 pinové konektory X3 a X4. Každý výstup je opatřen ochrannou diodou.

U IODOO04 jsou optrony zapájeny do desky a za optrony jsou zařazeny spínací tranzistory, které umožňují spínat proud 0,5A při 50V. Porty A, B, C, D mohou být vyvedeny na svorkovnici např. použitím redukčních modulů PX.


Soubory ke stažení

Katalogový list iodoo04 0306C_IODOO04_V1.pdf Čeština 471.3 kB
