IODIO04

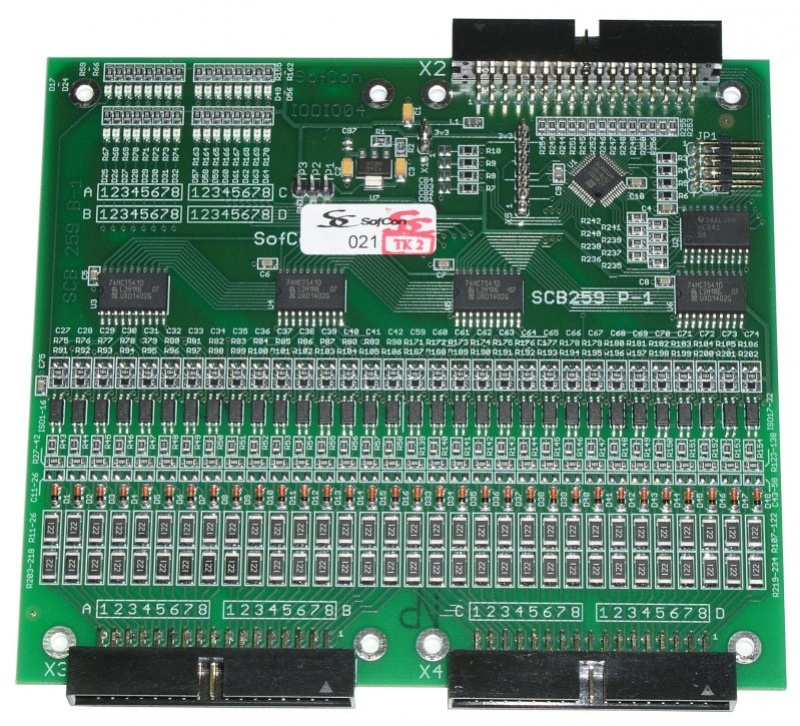

Deska digitálních vstupů IODIO04 je určena pro galvanické oddělení průmyslových logických signálů od mikropočítačového řídícího systému stavebnice KIT. K řídící jednotce se připojuje přes IOBUS. Vstupy jsou rozděleny do 4 skupin s označením INA, INB, INC, IND.

Vstupní signály INx-,INx+ se přivádějí na desku pomocí 34 pinových konektorů X3 a X4. Každý vstupní obvod tvoří odporový T článek (který je možno doplnit o filtrační kondenzátor) a optron. Vstupy optronů jsou opatřeny ochrannými diodami, na výstupech optronů jsou indikační LED diody.
