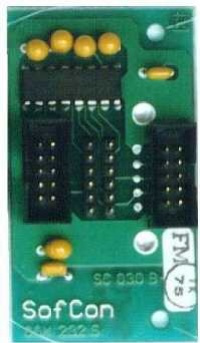

COM232S

Modul COM232S převádí komunikační signály TTL úrovně HCT na úroveň RS232. Modul zpracovává všechny datové a jen dva řídící signály rozhraní RS232.

Maximální přenosová rychlost 115 200 Bd

Modul COM232S se připojuje na sběrnici COM BUS mikropočítače KIT, nebo na sběrnici COM BUS rozšiřujících desek vstupů a výstupů, např. na desky IOCOM, IOPCOM.

Rozhraní RS232 je realizováno obvodem typu MAX232. Obvod obsahuje dva přijímače a dva vysílače typu RS232 a měnič z 5V na ±12V. Modul zpracovává signály TxD, RxD a jeden vstupní a jeden výstupní řídící signál. Které signály se využívají, je dáno nastavením propojek JP1, JP2.
