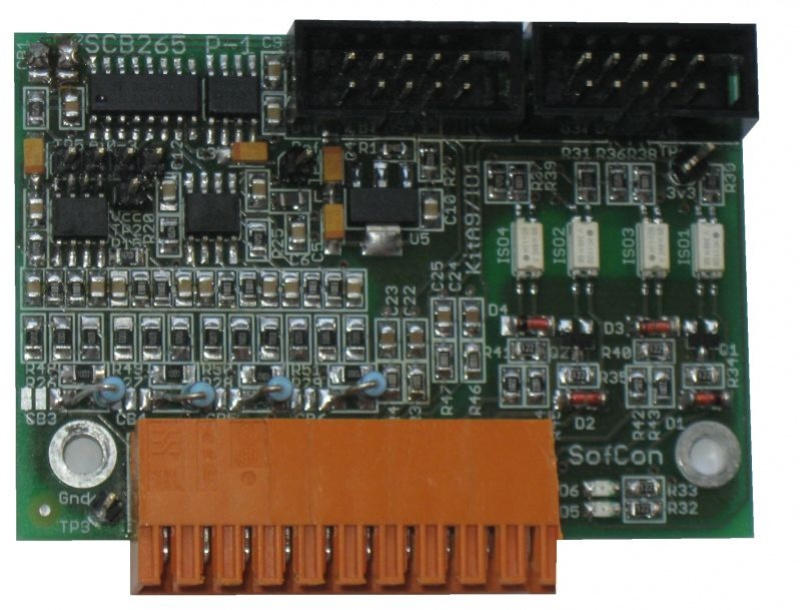

KitA9IO1

• Modul IO pro KitA9
• Až 4x Ain 10bit
• Až 2x oddělený Dig Out 24V
• Až 2x oddělený Dig In 24V
• Až 2x RS232

Základní charakteristika

Modul KITA9/IO1 slouží k rozšíření procesorové desky KITA9 o analogové vstupy, případně digitální vstupy a výstupy (konektor X9 na KITA9). Modul využívá interního AD převodníku v procesoru a pomocí externího multiplexeru ovládaného GPIO umožňuje připojit až 4 analogové vstupy. Modul dále obsahuje 2 linky RS232 galvanicky neoddělené, vyvedené zprocesoru pomocí X9 a X10, nejsou-li použity jinde.

Modul alternativně umožňuje využití multiplexovacích signálů GPIO jako digitálních vstupů či výstupů. Tyto signály jsou jen 2, proto lze využít max. 2 digitální kanály. Na daném kanálu lze využít vždy jen vstup nebo výstup. Volí se v software a zapojením svorek na konektoru.
